Einbauteile Pool

Tipps: Anleitung Einbauteile im Pool einbauen

Poolzubehör im Schwimmbecken einbauen. Einbauteile für das Schwimmbad wie Skimmer, Bodenabläufe und Einlaufdüsen montieren.
Die Einbauteile für den Pool müssen gut fixiert werden, damit beim Betonieren nichts verrutscht.
Die Einbauteile für den Pool müssen gut fixiert werden, damit beim Betonieren nichts verrutscht.

Die Einbauteile in den Wänden des Schwimmbades werden von der Höhe so platziert, dass das Wasser im Winter teilweise abgelassen werden kann. Beim Einwintern soll das Wasser im Winter bis etwas unter die Gegenstromanlage abgelassen werden. Das heißt im Winter liegen die Skimmer, die Gegenstromanlage und die Einlaufdüsen über dem Wasser und die Unterwasserscheinwerfer (UWS) etwa 10 cm unter dem Wasserspiegel sicher vor dem Eis. So sind die Einbauteile im Winter sicher eingewintert. Eisdruckpolster werden keine benötigt.

1. 2x Skimmer fürs Schwimmbad

Da die Skimmer in den Technikraum kommen sollen, werden Langhalsskimmer (25cm) eingebaut. Die Skimmer werden mit Leisten 4cm weit in den Pool einbetoniert. Die 4cm dienen später als Ausgleich für die Isolierung. Der Revisionsdeckel kommt bündig mit der Oberkante. Soweit oben wie möglich, damit ein höchstmöglicher Wasserstand erreicht wird. Als Regel gilt je 25m² Wasserfläche einen Oberflächenabsauger im Schwimmbad. Es ist schon beeindruckend, wenn man zum ersten Mal einen Skimmer in den Händen hält.
Skimmer bei Amazon

2. Bodenablauf / Bodeneinlauf im Schwimmbadboden

Der Bodenab- bzw. -einlauf ist bündig mit der Oberkante des Beckenbodens. Die Filzdicke muss nicht berücksichtigt werden.
Bodenabläufe bei Amazon

3. Bilder Skimmer, Bodeneinlauf und Gegenstrom

Skimmer Der Skimmer auf einer Bodenplatte montiert damit man später besser betonieren kann.
Skimmer 1 / 33
Der Skimmer auf einer Bodenplatte montiert damit man später besser betonieren kann.
Skimmer Alle Einzelteile des Skimmers.
Skimmer 2 / 33
Alle Einzelteile des Skimmers.
Skimmer Die Skimmer in den Poolwänden vor dem betonieren.
Skimmer 3 / 33
Die Skimmer in den Poolwänden vor dem betonieren.
Skimmer Von Hinten.
Skimmer 4 / 33
Von Hinten.
Skimmer
Skimmer 5 / 33
Skimmer
Skimmer 6 / 33
Skimmer Nach dem ersten Betonieren
Skimmer 7 / 33
Nach dem ersten Betonieren
Skimmer
Skimmer 8 / 33
Skimmer Einschalung für das betonieren der Decke.
Skimmer 9 / 33
Einschalung für das betonieren der Decke.
Skimmer
Skimmer 10 / 33
Skimmer Die einbetonierten Skimmer.
Skimmer 11 / 33
Die einbetonierten Skimmer.
Skimmer Die Skimmer im Technikraum nach dem alles fertig ist.
Skimmer 12 / 33
Die Skimmer im Technikraum nach dem alles fertig ist.
Skimmer
Skimmer 13 / 33
Skimmer Die klappe verhindert das der Dreck zurück in den Pool kommt.
Skimmer 14 / 33
Die klappe verhindert das der Dreck zurück in den Pool kommt.
Skimmer Der ideale Wasserstand damit die Klappen auch funktionieren.
Skimmer 15 / 33
Der ideale Wasserstand damit die Klappen auch funktionieren.
Skimmer
Skimmer 16 / 33

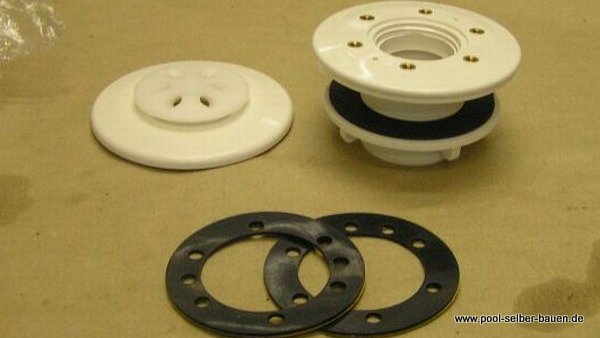

Bodeneinlauf Eine Dichtung kommt unter und eine über die Folie.
Bodeneinlauf 17 / 33
Eine Dichtung kommt unter und eine über die Folie.
Bodeneinlauf Die untere Dichtung ist für Stahlwandbecken und hat hier keine Funktion
Bodeneinlauf 18 / 33
Die untere Dichtung ist für Stahlwandbecken und hat hier keine Funktion
Bodeneinlauf Die Düsen sollen das warme Wasser aus dem Skimmer zum kalten Boden bringen.
Bodeneinlauf 19 / 33
Die Düsen sollen das warme Wasser aus dem Skimmer zum kalten Boden bringen.
Bodeneinlauf Damit ich so wenig Bögen wie möglich habe gehen die Rohre durch die Bodenplatte.
Bodeneinlauf 20 / 33
Damit ich so wenig Bögen wie möglich habe gehen die Rohre durch die Bodenplatte.
Bodeneinlauf Die Enden gehen gesammelt in den Technikraum.
Bodeneinlauf 21 / 33
Die Enden gehen gesammelt in den Technikraum.
Bodeneinlauf Die großen roten Rohre über die eigentlichen Rohre sorgen dafür das später beim kleben die Rohre noch etwas flexibel sind.
Bodeneinlauf 22 / 33
Die großen roten Rohre über die eigentlichen Rohre sorgen dafür das später beim kleben die Rohre noch etwas flexibel sind.
Bodeneinlauf Die eingebauten Einlaufdüsen im Boden in der Folie. Den Einsatz kann man rausschrauben ohne das was undicht wird.
Bodeneinlauf 23 / 33
Die eingebauten Einlaufdüsen im Boden in der Folie. Den Einsatz kann man rausschrauben ohne das was undicht wird.
Gegenstromanlage Die Wann für die Gegenstromanlage ist auch auf ein Brett montiert.
Gegenstromanlage 24 / 33
Die Wann für die Gegenstromanlage ist auch auf ein Brett montiert.
Gegenstromanlage Von Hinten.
Gegenstromanlage 25 / 33
Von Hinten.
Gegenstromanlage Vor und ...
Gegenstromanlage 26 / 33
Vor und ...
Gegenstromanlage ...nach dem betonieren.
Gegenstromanlage 27 / 33
...nach dem betonieren.
Gegenstromanlage Die vier Anschlüsse. Ansaugen, Gegenstrom zum Pool, Luftdruckschalter und Luftdüse zum sprudeln.
Gegenstromanlage 28 / 33
Die vier Anschlüsse. Ansaugen, Gegenstrom zum Pool, Luftdruckschalter und Luftdüse zum sprudeln.
Gegenstromanlage Fertig eingeputzt im Pool.
Gegenstromanlage 29 / 33
Fertig eingeputzt im Pool.
Gegenstromanlage Über die Folie kommt der Dichtungsring. Den Einsatz kann man warten ohne das was undicht wird.
Gegenstromanlage 30 / 33
Über die Folie kommt der Dichtungsring. Den Einsatz kann man warten ohne das was undicht wird.
Gegenstromanlage Der Einsatz wird einfach aufgesteckt und verschraubt. Unten der Luftschalter. Am Ring kann man das Sprudeln durch die Luft einstellen.
Gegenstromanlage 31 / 33
Der Einsatz wird einfach aufgesteckt und verschraubt. Unten der Luftschalter. Am Ring kann man das Sprudeln durch die Luft einstellen.
Gegenstromanlage Die Pumpe im Technikraum. Links davon der Luftdruckschalter. Der kleine graue Schlauch ist die Luftdüse und muss oberhalb des Wasserspiegels sein.
Gegenstromanlage 32 / 33
Die Pumpe im Technikraum. Links davon der Luftdruckschalter. Der kleine graue Schlauch ist die Luftdüse und muss oberhalb des Wasserspiegels sein.
Gegenstromanlage Die Gegenstrompumpe selber.
Gegenstromanlage 33 / 33
Die Gegenstrompumpe selber.

4. Gegenstromanlage fürs Schwimmbecken

Da die Gegenstromanlage etwa 30 cm unter Wasser eingebaut werden soll ist darauf zu achten, dass im Winter, wenn das Wasser abgelassen wird, der Wasserspiegel nicht bis zu den Scheinwerfern sinkt. Die Versuchung ist groß, sie passend in einen Schalstein einzubauen, aber genau das würde dann passieren. Und darauf achten, dass es bei der Gegenstromanlage ein Oben und Unten gibt. Wie das andere Schwimmbadzubehör wird auch die Gegenstromanlage eingeschalt und 4cm tief eingebaut.
Gegenstromanlagen bei Amazon

5. Unterwasserscheinwerfer (UWS) im Pool

Zwei 300 Watt UWS reichen für 4,10 x 6,7 Fläche, jeweils ein Viertel von den Seitenwänden entfernt. Also 1,7 Meter auf halber Höhe 75 cm. Auch die UWS werden 4cm weit in den Pool eingeschalt. Da von der Verteilerdose (VD) aus die komplette Zuleitung im Wasser steht, wird die VD bündig oben im Beckenrand einbetoniert. Zuleitung ist jeweils 2x 6mm². Die Schwimmbadbeleuchtung wird im Winter unter Wasser sein.
Unterwasserscheinwerfer bei Amazon

Skizze der Lage der Einbauteile im Schwimmbecken.
Skizze der Lage der Einbauteile im Schwimmbecken.

6. Einlaufdüsen ins Schwimmbecken

Die Verrohrung der Einlaufdüsen in der Römertreppe verläuft in der Wand des Schwimmbeckens. Die Düsen sind mittig der zweiten Stufe (1,20 Höhe) und im Boden mit leichten Gefälle zum Technikraum verlegt, damit die PVC-Rohre im Winter vollkommen entleert werden können.
Einlaufdüsen bei Amazon

7. Bilder Unterwasserscheinwerfer und Einlaufdüsen

Unterwasserscheinwerfer Die Einzelteile der Unterwasserscheinwerfers.
Unterwasserscheinwerfer 1 / 25
Die Einzelteile der Unterwasserscheinwerfers.
Unterwasserscheinwerfer Die Schale für die Scheinwerfer sind auf einer Holzplatte damit man später besser betonieren kann.
Unterwasserscheinwerfer 2 / 25
Die Schale für die Scheinwerfer sind auf einer Holzplatte damit man später besser betonieren kann.
Unterwasserscheinwerfer Rechts die Wasserstrahler in den Wänden eingebaut.
Unterwasserscheinwerfer 3 / 25
Rechts die Wasserstrahler in den Wänden eingebaut.
Unterwasserscheinwerfer
Unterwasserscheinwerfer 4 / 25
Unterwasserscheinwerfer Oben im Kranz sind die Anschlüsse der Scheinwerfer.
Unterwasserscheinwerfer 5 / 25
Oben im Kranz sind die Anschlüsse der Scheinwerfer.
Unterwasserscheinwerfer Sie liegen in einem Leerrohr damit das Wasser ablaufen kann.
Unterwasserscheinwerfer 6 / 25
Sie liegen in einem Leerrohr damit das Wasser ablaufen kann.
Unterwasserscheinwerfer Die Verteilerdosen im Kranz. Ich habe Harze eingegossen, da man später wegen der Dachschiene kaum mehr rankommt.
Unterwasserscheinwerfer 7 / 25
Die Verteilerdosen im Kranz. Ich habe Harze eingegossen, da man später wegen der Dachschiene kaum mehr rankommt.
Unterwasserscheinwerfer Die Kabel sind lang genug damit man die Scheinwerfer oberhalb des Wasser tauschen kann.
Unterwasserscheinwerfer 8 / 25
Die Kabel sind lang genug damit man die Scheinwerfer oberhalb des Wasser tauschen kann.
Unterwasserscheinwerfer Den Einsatz kann man dadurch bis über das Wasser heraus nehmen.
Unterwasserscheinwerfer 9 / 25
Den Einsatz kann man dadurch bis über das Wasser heraus nehmen.
Unterwasserscheinwerfer Einzelteile des Einsatzes.
Unterwasserscheinwerfer 10 / 25
Einzelteile des Einsatzes.
Unterwasserscheinwerfer Und eingebaut. Im Winter sollte das Wasser bis unter die Scheinwerfer abgelassen werden, damit Eis die nicht platzen lassen.
Unterwasserscheinwerfer 11 / 25
Und eingebaut. Im Winter sollte das Wasser bis unter die Scheinwerfer abgelassen werden, damit Eis die nicht platzen lassen.
Unterwasserscheinwerfer Un so sehen sie in Aktion aus.
Unterwasserscheinwerfer 12 / 25
Un so sehen sie in Aktion aus.
Unterwasserscheinwerfer
Unterwasserscheinwerfer 13 / 25
Unterwasserscheinwerfer Allein für diesen Anblick haben sich die Kosten bezahlt gemacht. Und eben nachts schwimmen.
Unterwasserscheinwerfer 14 / 25
Allein für diesen Anblick haben sich die Kosten bezahlt gemacht. Und eben nachts schwimmen.
Einlaufdüsen Einzelteile der Einlaufdüsen in der Römertreppe.
Einlaufdüsen 15 / 25
Einzelteile der Einlaufdüsen in der Römertreppe.
Einlaufdüsen
Einlaufdüsen 16 / 25
Einlaufdüsen
Einlaufdüsen 17 / 25
Einlaufdüsen Die Düsen in der Römertreppe.
Einlaufdüsen 18 / 25
Die Düsen in der Römertreppe.
Einlaufdüsen
Einlaufdüsen 19 / 25
Einlaufdüsen Bündig an die Schalung damit keine Beton einlaufen kann. Dazu habe ich die Kappe an die Schalung genagelt.
Einlaufdüsen 20 / 25
Bündig an die Schalung damit keine Beton einlaufen kann. Dazu habe ich die Kappe an die Schalung genagelt.
Einlaufdüsen Nach dem betonieren.
Einlaufdüsen 21 / 25
Nach dem betonieren.
Einlaufdüsen
Einlaufdüsen 22 / 25
Einlaufdüsen Alles zusammen gebaut. Die düsen sind beweglich um das Wasser zusteuern.
Einlaufdüsen 23 / 25
Alles zusammen gebaut. Die düsen sind beweglich um das Wasser zusteuern.
Einlaufdüsen Das Wasser aus der Pumpe soll den Dreck zum Skimmer treiben.
Einlaufdüsen 24 / 25
Das Wasser aus der Pumpe soll den Dreck zum Skimmer treiben.
Einlaufdüsen Hier kann ich zwischen Römertreppe und Bodendüse schalten. Niemals wie hier beide schließen wenn die Pumpe läuft!
Einlaufdüsen 25 / 25
Hier kann ich zwischen Römertreppe und Bodendüse schalten. Niemals wie hier beide schließen wenn die Pumpe läuft!
